Сравнительный анализ двух моделей Edifier: S550 & S550 Encore

Вот уже больше полугода сняты с производства с целью обновления электронной схемы топовые театры Edifier модели S550.

Эта модель снискала славу победителя тестов среди 5.1 акустических систем и заслуженную любовь пользователей.

Популярность этой модели обусловлена в первую очередь высоким классом разработки- получился очень гармоничный комплект. Ничего лишнего, красиво, строго, функционально, с удивительно сбалансированным «голосом». Хотя музыка – это не основная задача 5.1 систем, но благодаря высокому уровню каждого компонента тракта, результат был благосклонно принят многочисленными пользователями.

Так или иначе, пришла пора обновить элементную базу – процессор управляющий работой этого комплекта был снят с производства и стало очевидно, что замена его потянет за собой глубокий апгрейт всей схемы. Это тем более оказалось неожиданным, так как совсем недавно схему уже обновили,  добавив плату ждущего режима, доведя S550 до современных требований к энергопотреблению в режиме ожидания.

Новая версия имеет похожий внешний вид, совершенно новую начинку и заметно возросшую мощность FL\FR\C\SL\SR: 60W?5 и SW:240W (2?120W)

Рассмотрим пошагово и поблочно конструкцию старой и новой версии популярных колонок.

Самая главная особенность этого конструктива – сабвуфер в оформлении ПР – «Пассивный Радиатор». Как уже отмечалось в многочисленных обзорах ПР, это сложное, капризное оформление басового динамика, требующее точного расчета и тщательно соблюдаемой технологии сборки. Поэтому ПР басы редко встречаются, хотя считаются довольно музыкальными с хорошими переходными характеристиками.

Итак оформление саба остается прежним, но динамик совершенно другой.

В прежней версии динамик имел одну обмотку. В новой версии динамик имеет две обмотки – прием, позволяющий нарастить мощность динамической головки. В старой версии сабвуфера мощность была 120 Вт.

В новой версии мощность тоже 120 Вт, но на каждую обмотку. А обе обмотки имеют 2*120=240 W RMS

По бокам обоих версий сабов можно увидеть одинаковые пассивные диффузоры, которые втрое увеличивают площадь излучения, что придает басу фундаментальность и глубину, не теряя при этом скорость. В «старом» S550 на нижней поверхности  можно увидеть огромный тороидальный  трансформатор – гордость этой модели. В новом сабе его нет – блок питания выполнен импульсным – на преобразователе – как в компьютерах.

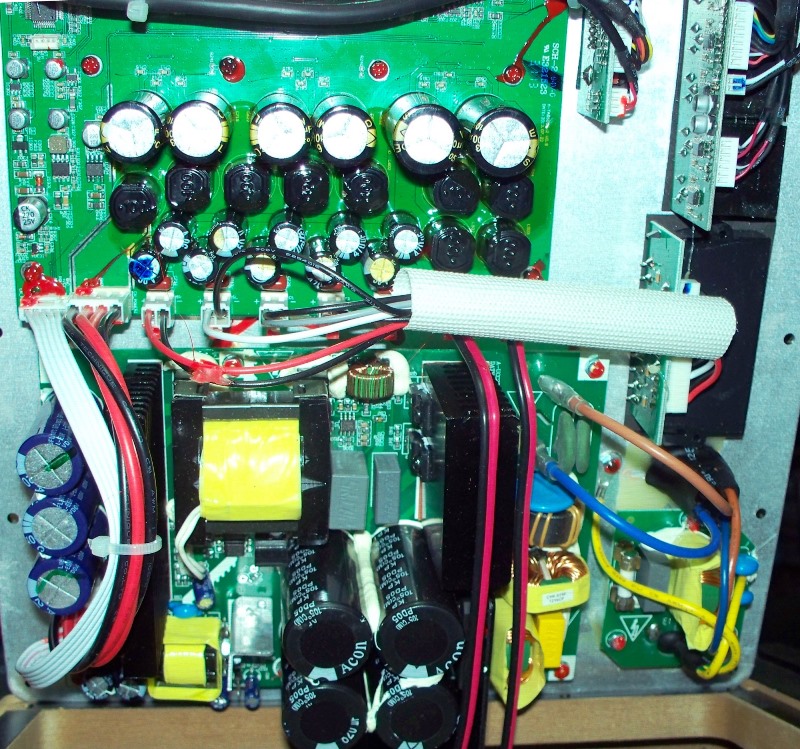

Теперь блок питания легко позволяет развивать до 600 W RMS в нагрузке.  Посмотрите на рисунок – вот и вся схема системы вместе с блоком питания и процессорным управлением.

Прежняя схема была очень хороша. Выполненная на приличном текстолите, отлично разведенная плата содержала компоненты-лидеры в своем классе.

Это оконечные усилители TDA 7294 и TDA 7296 от SGS-THOMSON Microelectronics, малошумящие операционные усилители 4558, TL 084, производства STMicroelectronics и ряд специализированным процессоров-контроллеров для управления этой системой.

Дальнейший рост мощности и качества аудио требовал новых, принципиально других решений. Мостовое соединение любых стандартных микросхем не могло дать еще больше мощности без потери качества.

Были применены «цифровые» усилители класса D, основанные на ШИМ –широтно-импульсной-модуляции. Собранные на TAS5162, производства  Texas Instruments, под управлением TAS5508C и STM8L151C4T6, задающего кварцевого генератора на NJU6368A, коммутатором CD4052 и АЦП PCM1808.

Цифровое усиление и управление работой театра позволило создать очень современное решение высокого класса. Каждый узел спроектирован и рассчитан компьютером, оптимизированы все режимы, число и качество компонент, разводка плат, а так же компьютеризирована сборка и пайка.

Блок питания так же «цифровой» - на базе импульсного трансформатора с высоким КПД, низким нагревом и огромной мощностью.

Оконечные усилители сабвуфера работают в мостовом включении, но теперь у этого динамика две обмотки и на каждую приходится по паре таких усилителей, что позволяет развить мощность 120*2 Вт.

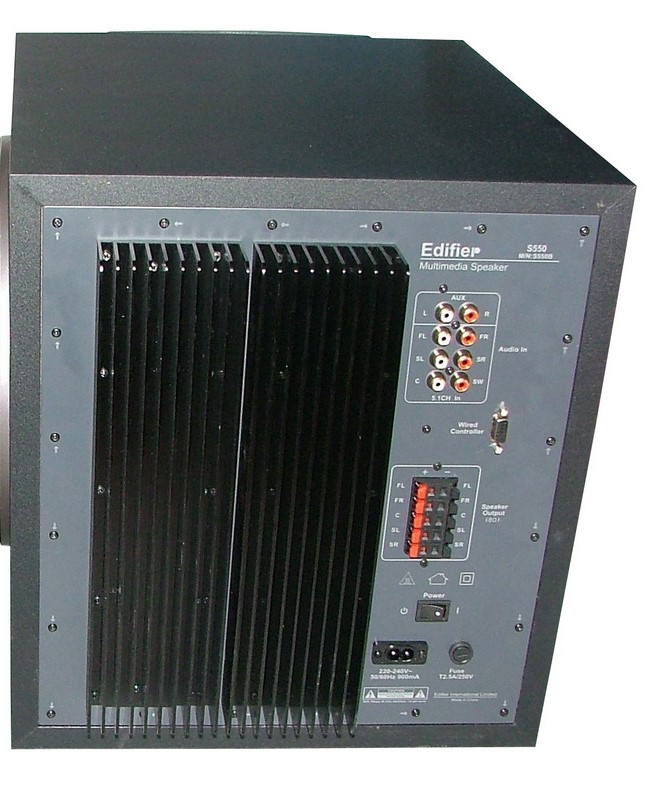

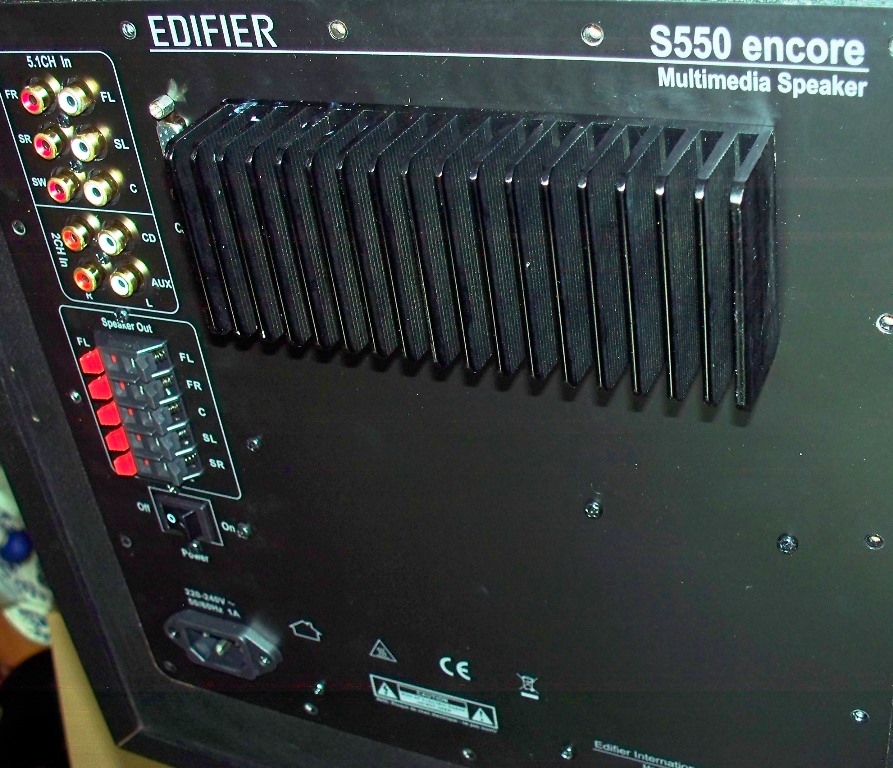

Применение усилителей с высоким КПД позволило упростить систему отвода тепла. Если раньше для «старой»  S550 требовался огромный радиатор, который занимал половину задней панели, весил несколько килограмм и стоил немало денег, то теперь панель стала свободней и легче.



Был добавлен еще один аналоговый стерео вход. Теперь к АС можно одновременно подключить источник сигнала 5.1 и два источника стерео сигнала.

Сателлиты претерпели лишь внутренние изменения. Внешне не изменились – другие 3,5” широкополосные динамики и 1” твитеры с шелковым куполом. Заметно возросла мощность с 5*32 Вт в старой версии, до 5*60Вт в новой. Кроссоверы собраны по другому, но традиционно высокого качества.

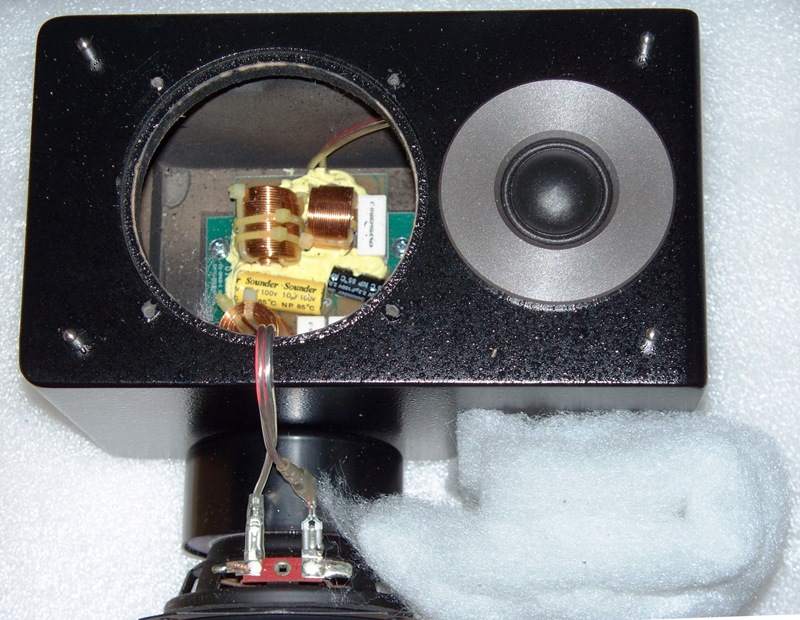

Вот новая колонка сателлита со снятым динамиком.

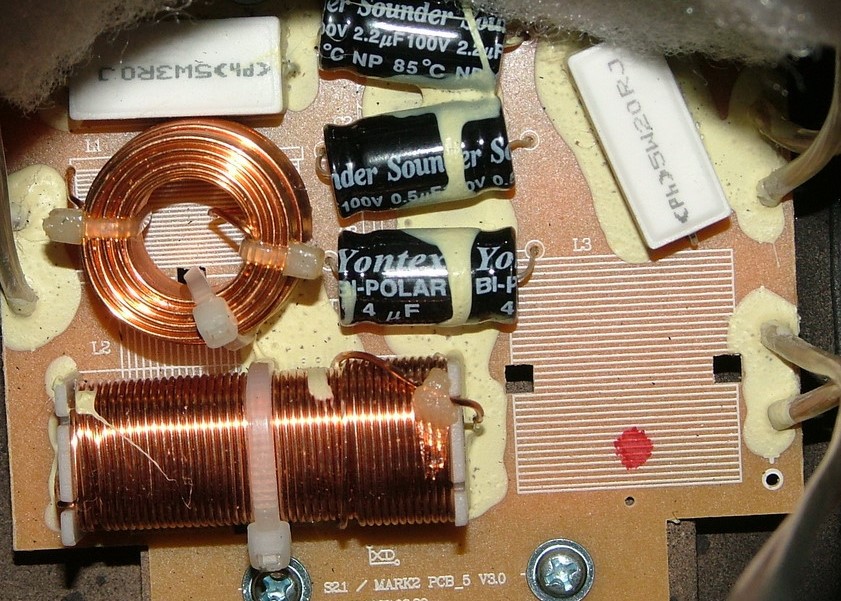

Вот внутренности «старой»

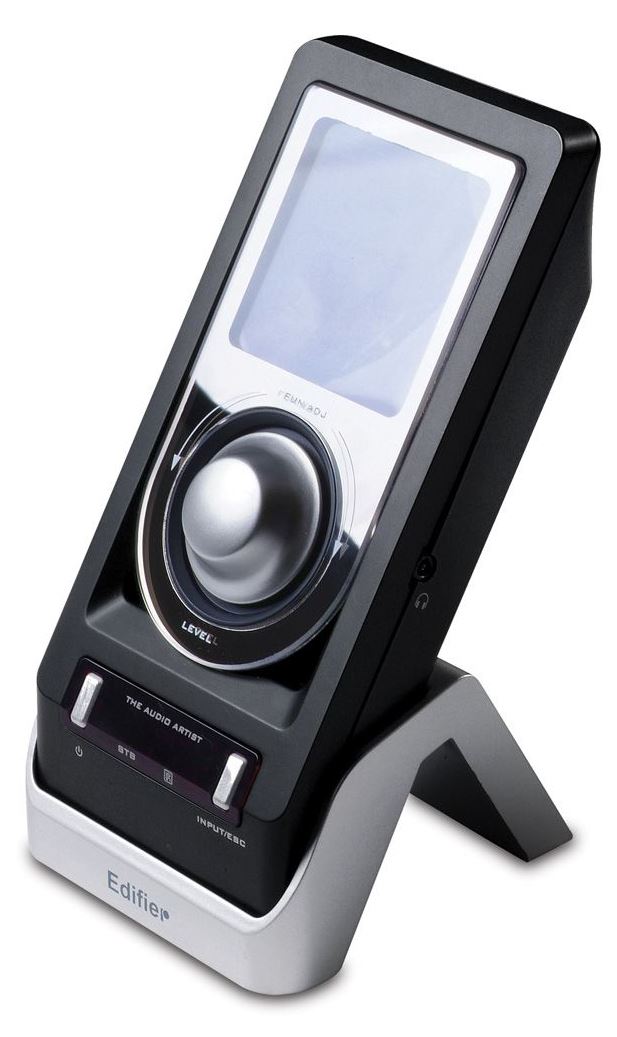

Проводной пульт управления внешне не изменился. Сменился только цвет экрана. С голубого на черный

Беспроводной пульт управления стал более функционален и поменял дизайн

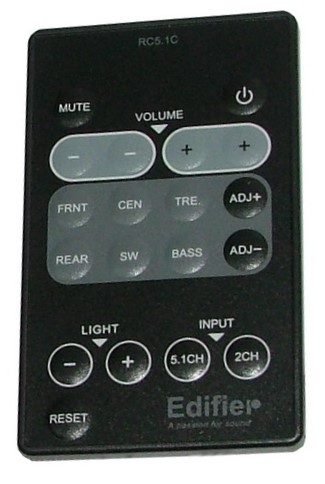

Вот как выглядел старый

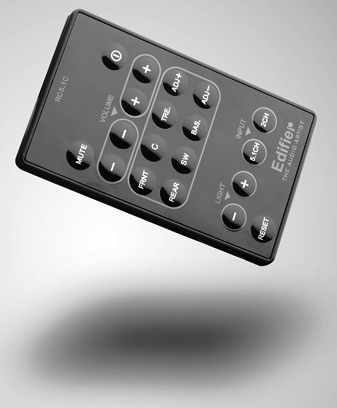

А вот новый

В целом вынужденное обновление системы явно пошло на пользу. Теперь АС отвечает последним требованиям и стандартам, имеет возросшую мощность и функциональность. Класс звучания не только не пострадал, а стал выше, за счет новых технологий.
