R1100

EDIFIER R1100

Эффективное решение для рабочего места и небольших помещений

  • Полностью цифровой тракт на усилителях класса D
  • Калиброванный расширяющийся фронтальный порт фазоинвертора
  • Высококачественный корпус из МДФ для минимизации акустических паразитных резонансов
  • 42 Вт
8 701 руб.
Подписаться
Нет в наличии
Мы принимаем - visa mastercard mir halva
R1100

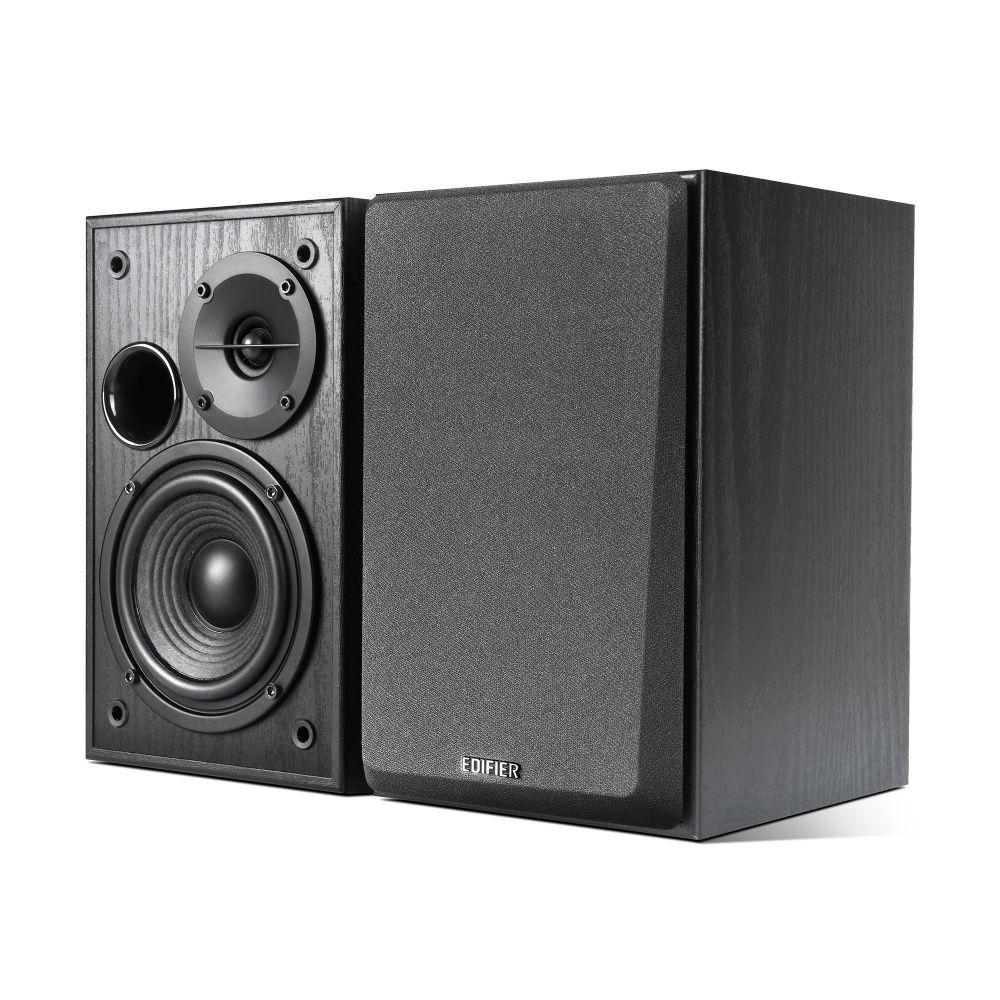

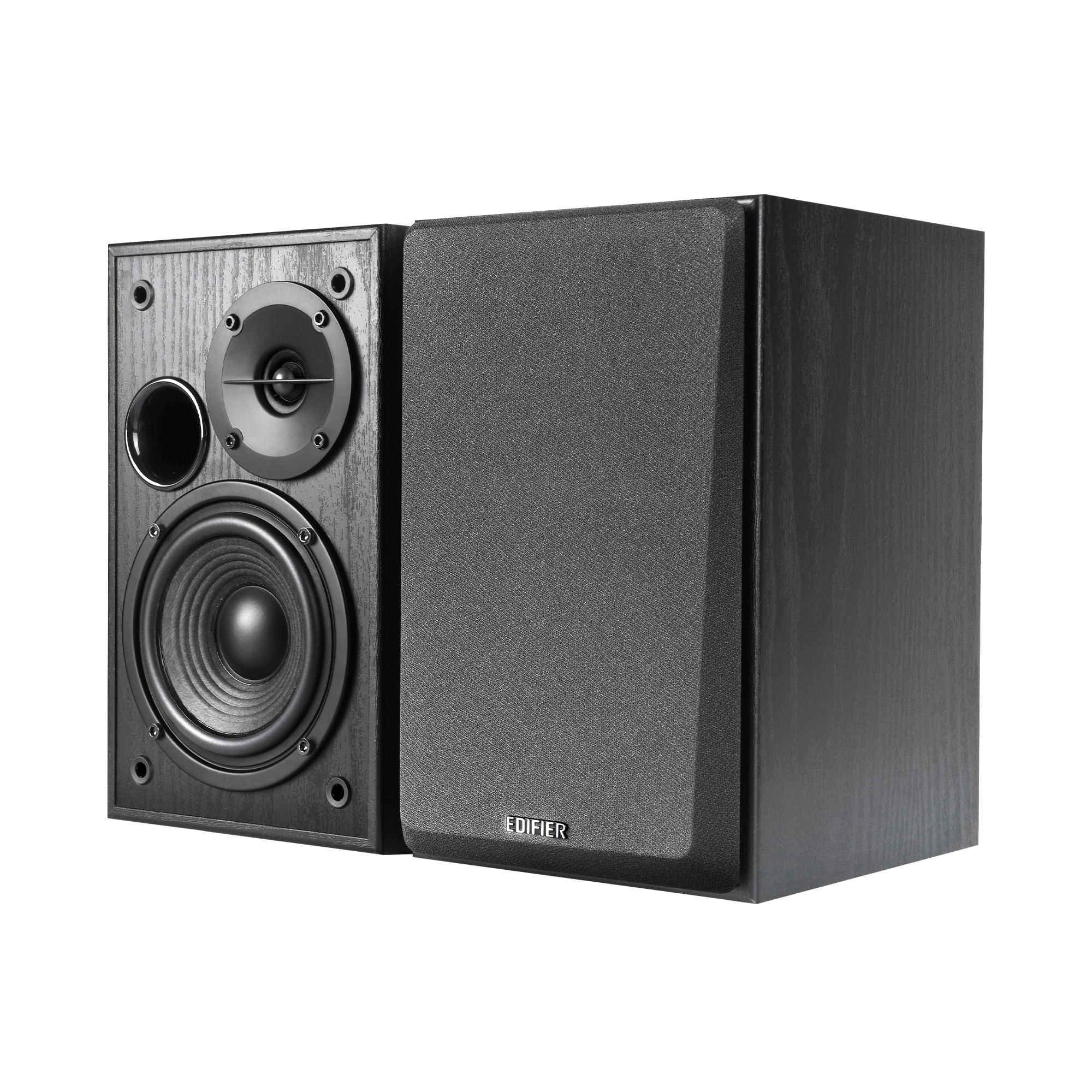

Новая модель линейки Edifier Studio носит название R1100. Это двух полосная акустическая система 2.0 с «цифровым» усилителем класса D и импульсным блоком питания.

R1100

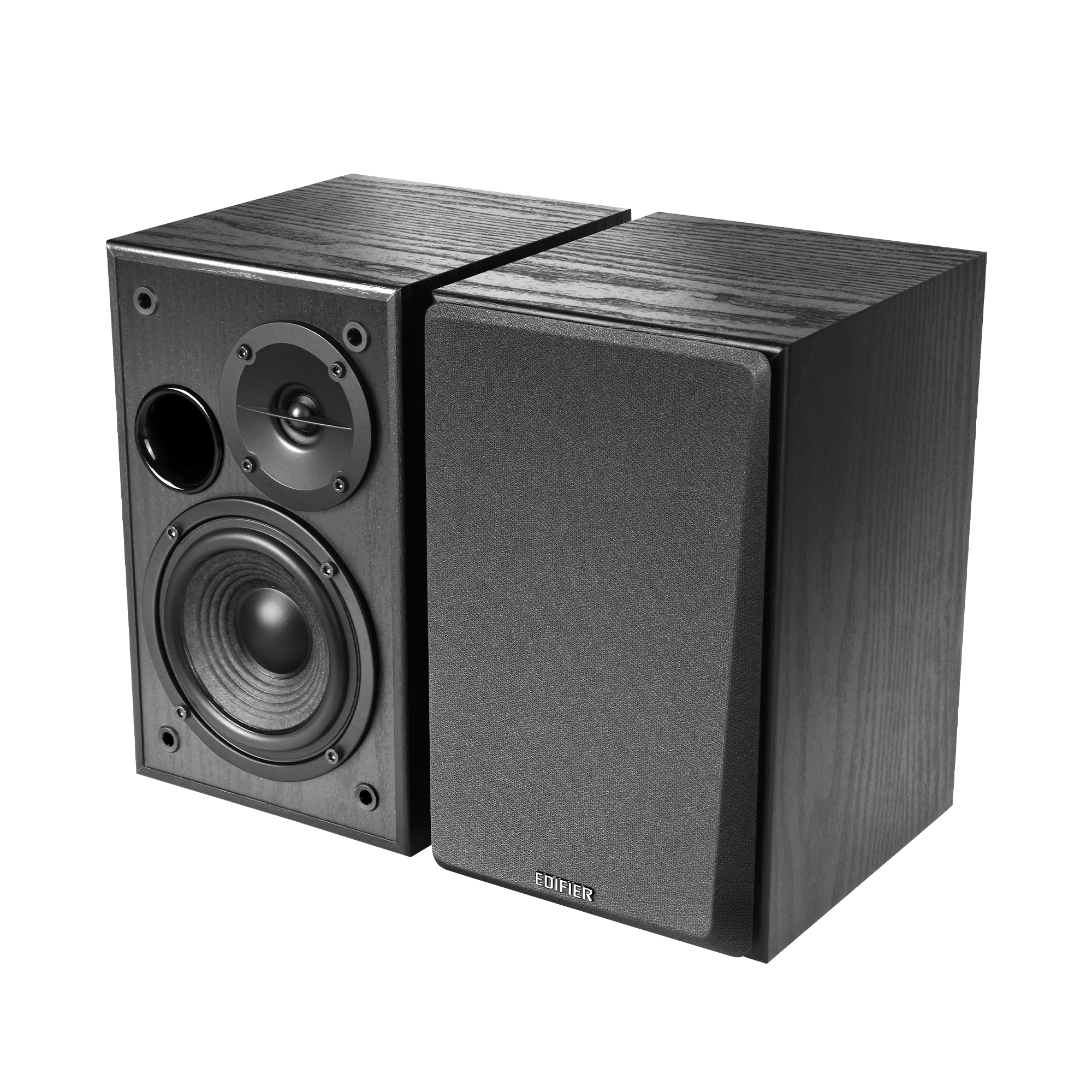

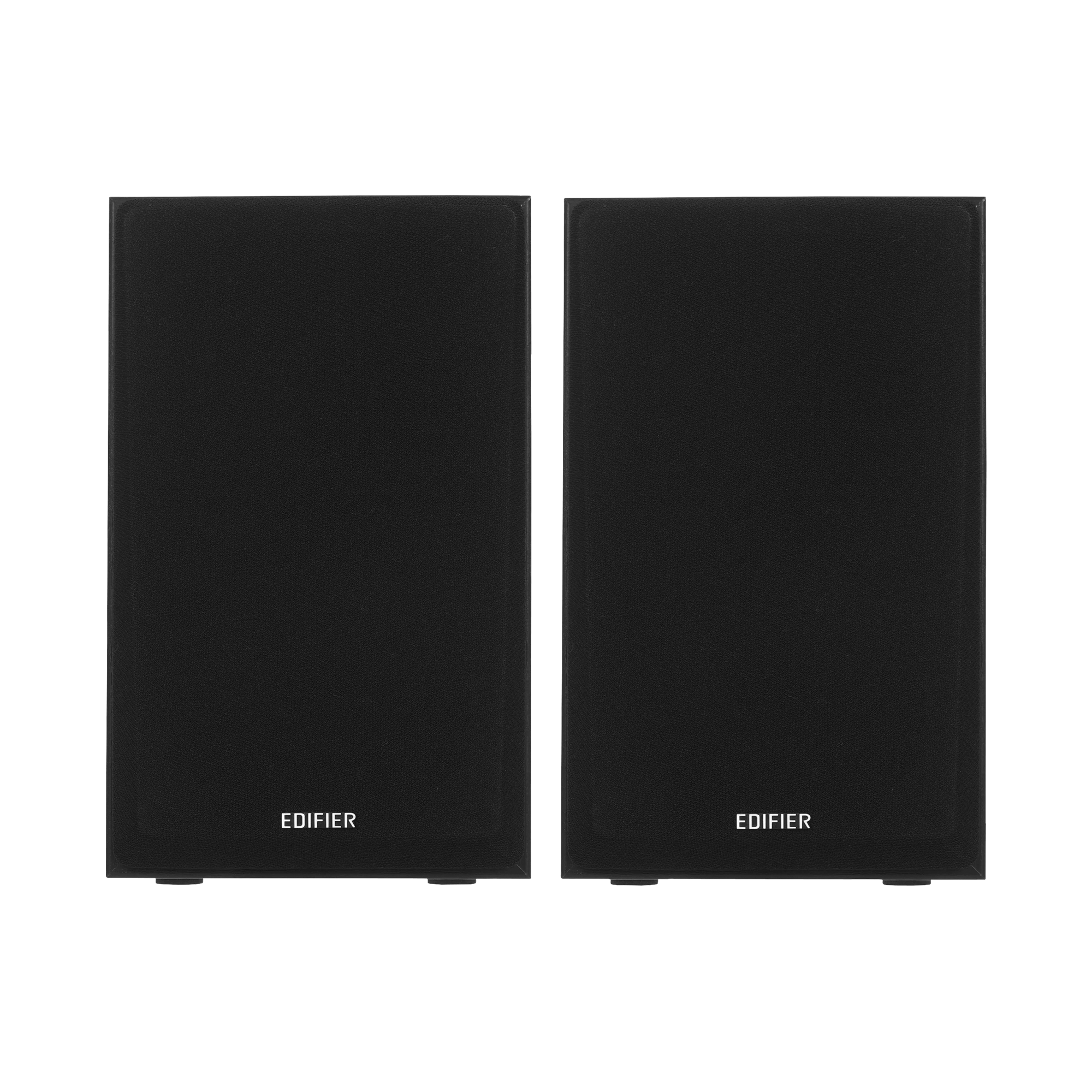

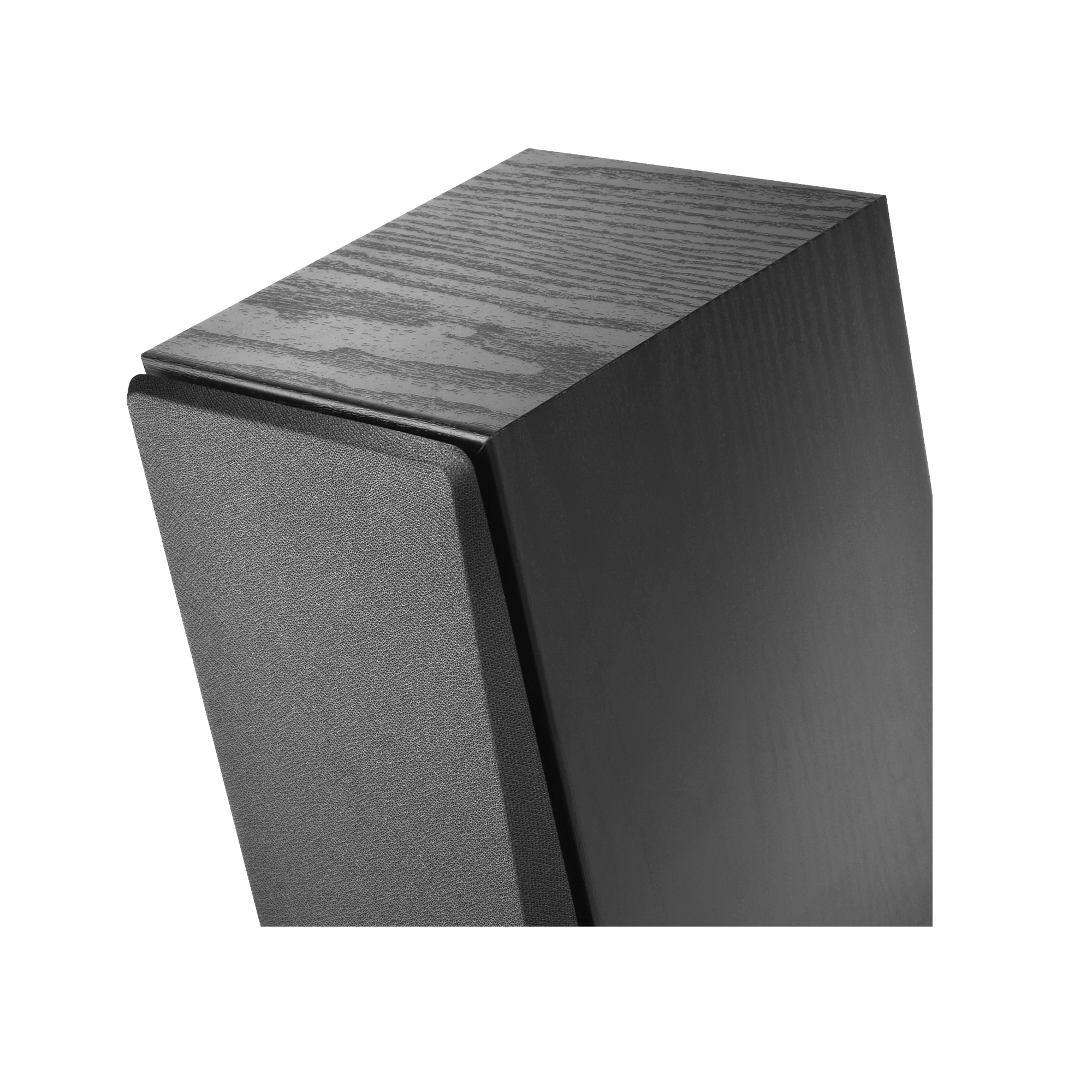

Модель имеет классический дизайн и выполнена из высококачественного МДФ. Декоративная накладка из акустической ткани защищает-скрывает динамики и задает форму фронтальной поверхности колонки.

R1100

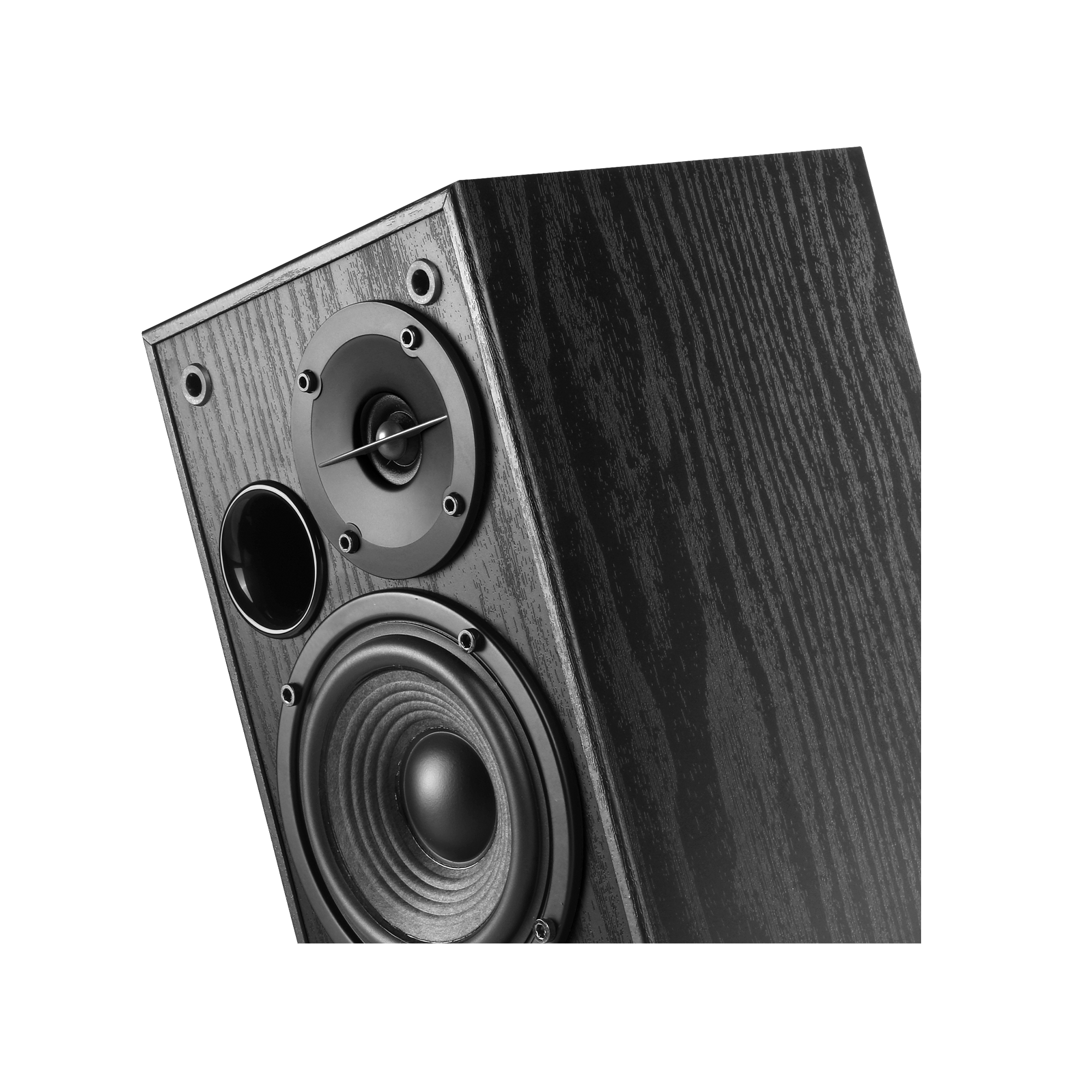

Под накладкой скрываются собственно динамики НЧ и ВЧ, а так же порт фазоинвертора. Дизайнеры и конструкторы Edifier отработали и довели до совершенства такую конструкцию колонок, что порт располагается на передней панели, в отличие от других моделей, где он обычно располагается на задней стенке. При этом колонки не рекомендуется ставить близко к стене во избежание снижения эффективности работы порта ФИ.

R1100

Фронтальный ФИ во первых имеет большую эффективность – он работает непосредственно в сторону слушателя, а во вторых – охлаждает усилитель, расположенный на задней стенке активной колонки, причем чем громче играет колонка и сильнее нагревается усилитель – тем больший поток воздуха циркулирует через порт.

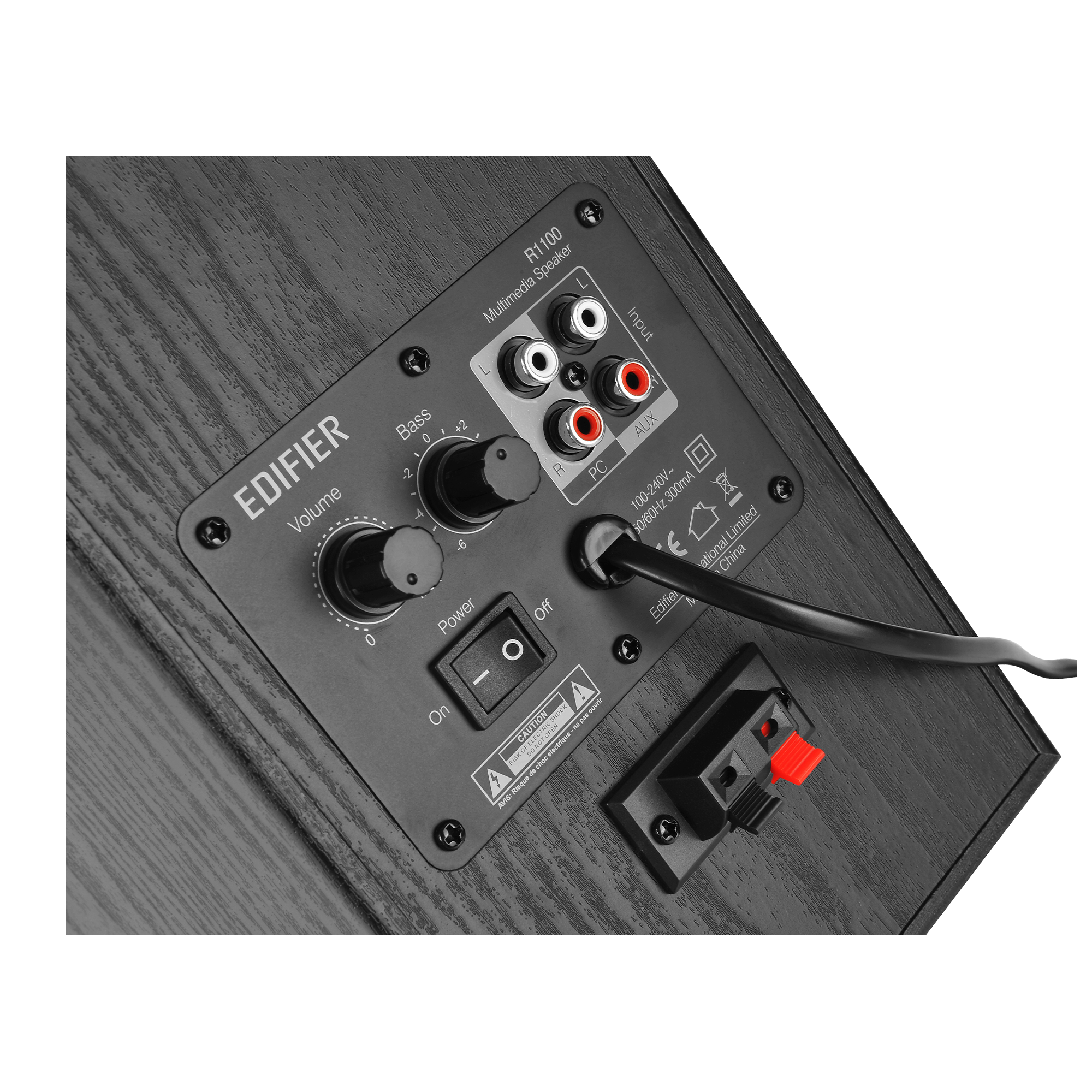

Усилитель в этой модели расположен на задней панели, на которой так же располагаются элементы коммутации и органы управления. Система имеет 2 пары входных клемм с разной чувствительностью, регулятор уровня громкости и уровня НЧ.

R1100

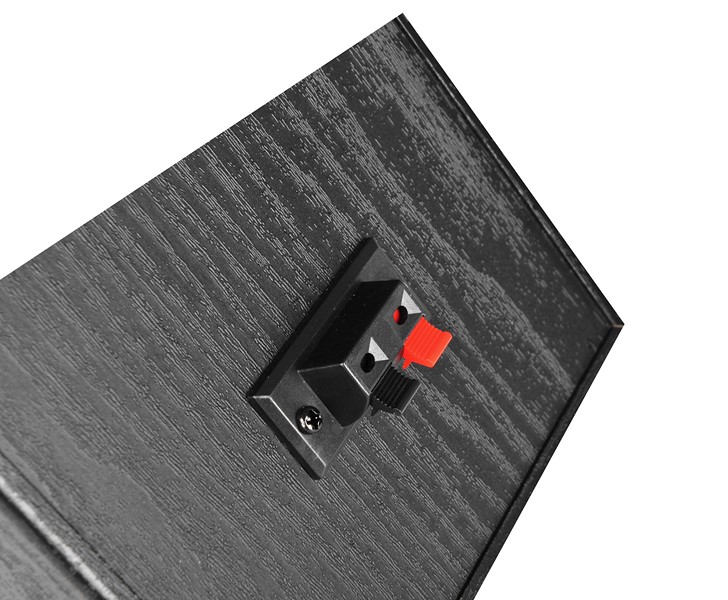

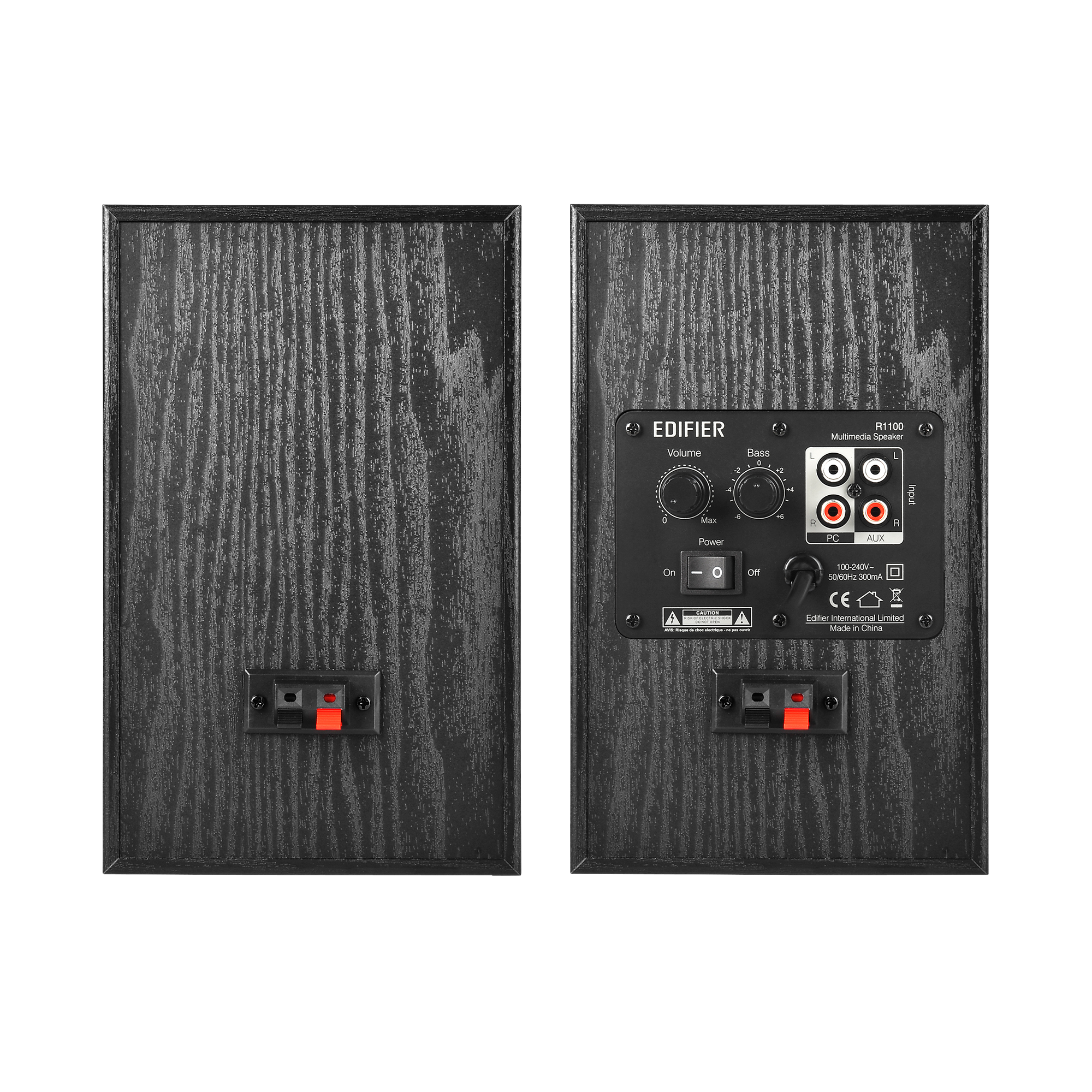

Пассивная колонка подключается к активной акустическим кабелем с помощью зажимных клемм.

R1100

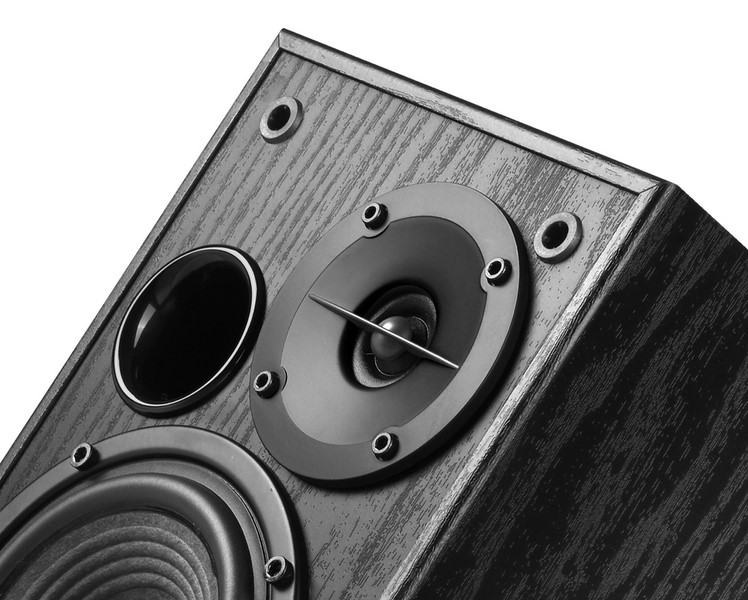

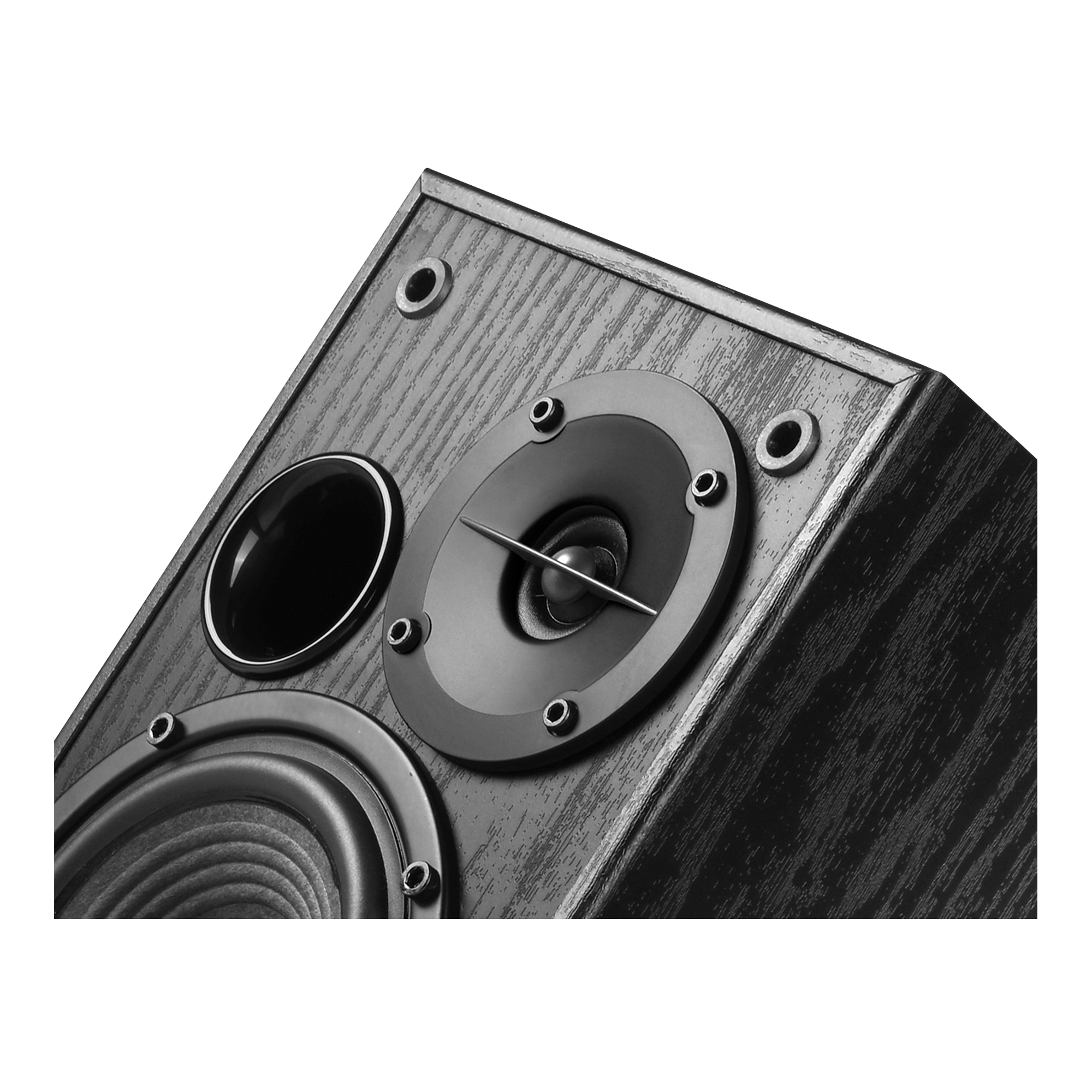

Высокочастотный динамик имеет купол 13 мм и фазовыравнивающее тело, расположенное перед твитером, одновременно выполняя функцию защиты диафрагмы динамика.

R1100

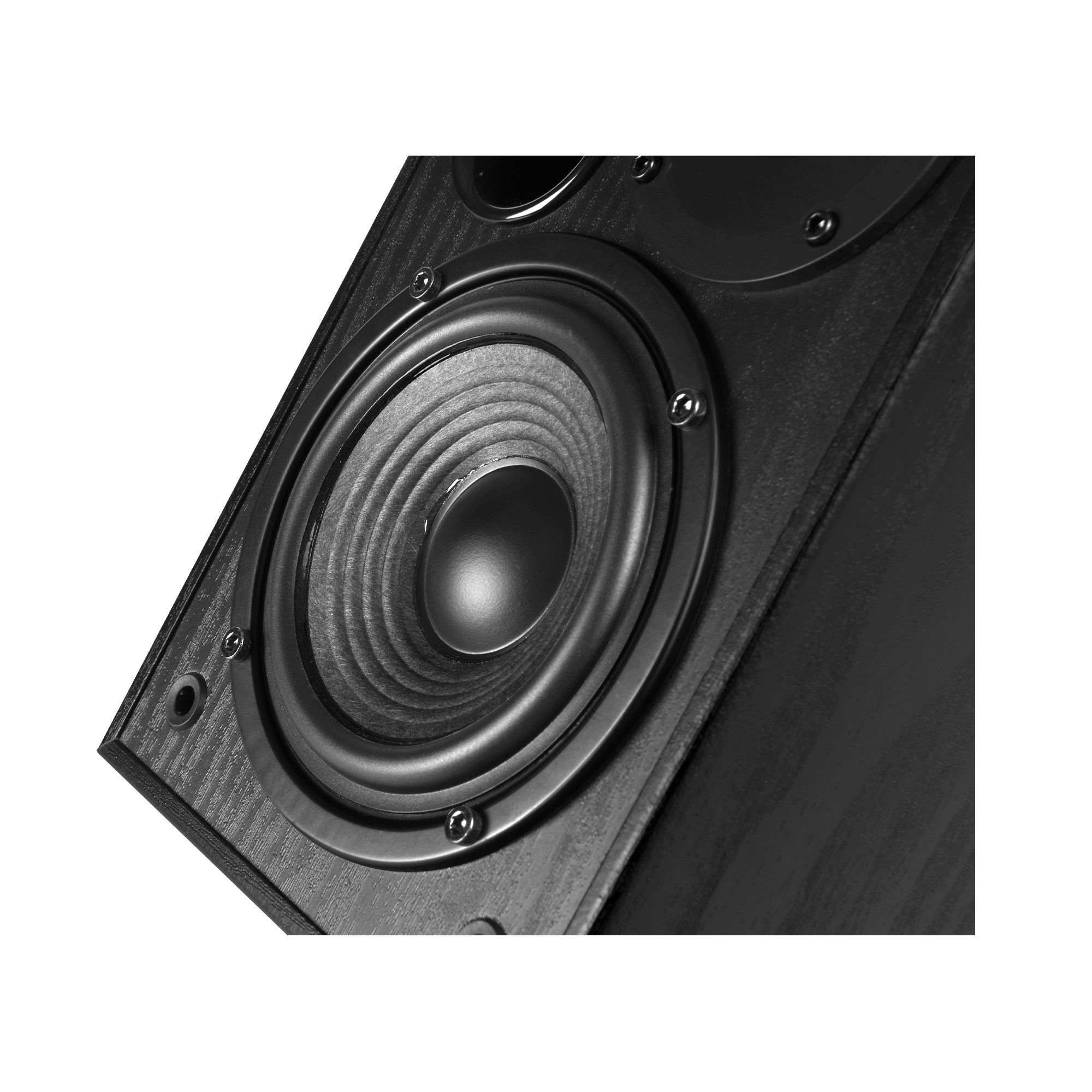

Низкочастотный динамик имеет диффузор из сложного композитного материала с вкраплениями шерсти, диаметром 116 мм и мягкий подвес из резины.

R1100

Поверхность корпусов колонок покрыто пленкой с фактурой натурального дерева черного цвета – очень практично и красиво.

R1100

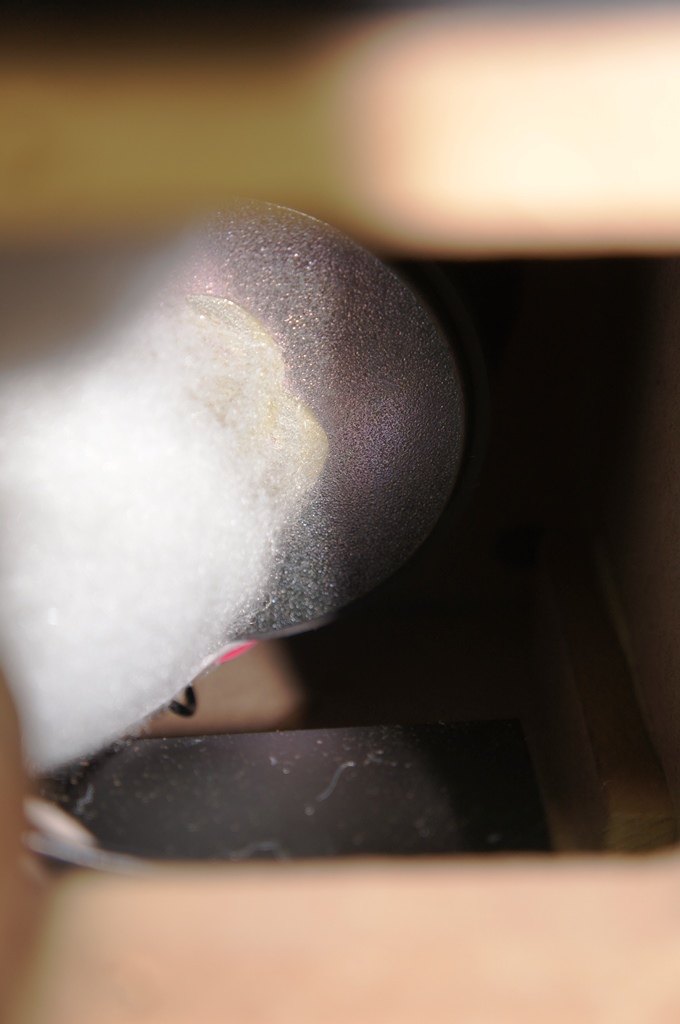

За задней крышкой активной колонки скрывается плата усилителя, собранного на базе TAS5713, производства Texas Instruments, обеспечивающий усиление до 25 Вт и управляемый контроллером STM8S003. Еще на плате присутствует кварцевый генератор на CDCS502 и АЦП PCM1808. Монтаж очень высокой плотности и очень высокого качества, много SMD компонентов. На фотографии виден белый демпфирующий материал, которым заполнена колонка.

R1100

Блок питания импульсный с окном питающих напряжений от 100 до 240 В. На фото он виден в черной коробке на полу корпуса.

R1100

В отличие от традиционного понижающего трансформатора такой блок питания имеет меньший вес, больший КПД и без труда обеспечивает любой мощностью усилитель колонок. При этом совершенно отсутствуют искажения сигнала, связанные с перегрузкой.

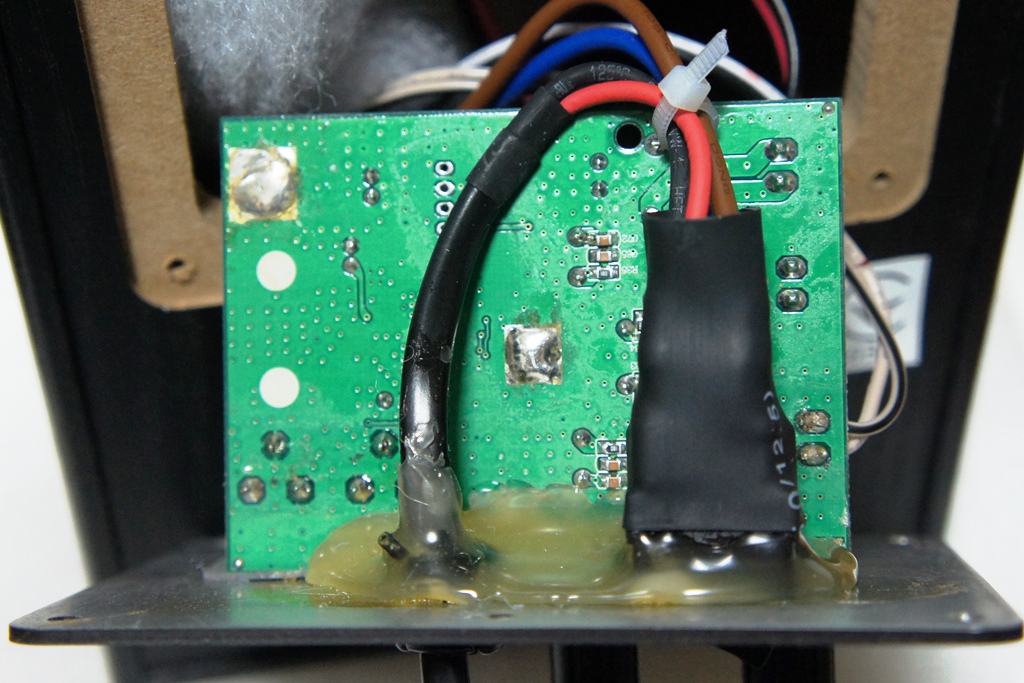

Задняя поверхность усилительной платы показана с целью продемонстрировать тщательность монтажа и залитые герметиком элементы схемы, имеющие выход за пределы колонки – кабели, регуляторы и крепеж. Акустическая камера не должна иметь никаких отверстий, кроме калиброванного порта ФИ.

R1100

Предлагаем вашему вниманию график АЧХ и импеданса этой акустической системы.
Из графика видно, что резонатор настроен на частоту около 70 Гц, при этом частотный диапазон уверенно слышен от 53 гц. Далее график демонстрирует высокую линейность в голосовом диапазоне, некоторый провал наблюдается в районе сшивки ВЧ и НЧ динамиков, но это не большая нелинейность, которая определяет индивидуальный «голос» этой не большой акустической системы. Звучание R1100 ровное, приятное, мягкое, не утомительное. Можно сказать, что нейтральное и всеядное в плане стилей музыки. Колонки могут обеспечить достаточно большой громкостью рабочее место, заняв при этом совсем не много места на столе делового человека, или студента, украсит помещение и впишется в интерьер.

Техническая спецификация

  • Две пары входных разъемов RCA для подключения нескольких источников звука;
  • Активная акустическая система полочного типа с общей выходной мощностью 42W;
  • Регуляторы громкости, а так же низких частот расположены на задней панели;
  • Калиброванный расширяющийся фронтальный порт фазоинвертора;
  • Корпуса из качественного МДФ для минимизации акустических паразитных резонансов;
  • Универсальный импульсный блок питания 110V-240V;
  • Полностью цифровой тракт на усилителях класса D;
  • Общая выходная мощность:RMS 21 Вт x 2 ;
  • Отношение сигнал-шум: 85 дБ;
  • THD (Суммарный коэффициент гармонических искажений): 0,05%;
  • Частотный диапазон:65 Гц-20 кГц;
  • Чувствительность по входам:PC: 700 ± 50 мВ AUX: 550 ± 50 мВ (THD + N = 1%);
  • Тип входных разъемов:стерео RCA;
  • Регулировка:общей громкости, низких частот;
  • НЧ-динамик:4 дюйма (116 мм), с магнитным экранированием, 6;
  • ВЧ-динамик:купольный динамик 1/2 дюйма (13 мм), с магнитным экранированием, 4;
  • Размеры, мм:140 (Ш) x 226 (В) x 197 (Г);
  • Общий вес:5 кг.
